同步千斤顶

作者:同步千斤顶厂家 来源:www.jueshunjx.com 时间:2019年05月06日

同步千斤顶

产品阶绍

  掘顺同步顶升设计有安全保压装置,内置卸压阀防止过载,以保护千斤项以利于安全操作。并设计四组载止阀,可随时控制千斤顶同步升与降。若需要大吨位大行程的千斤顶,请选择TDYG大吨位同步千斤顶。可以定做特殊的千斤顶(根据客户的要求)

  掘顺同步千斤顶更适用于大型建筑工程设备,构件的同步起顶、调整及铁路、公路、桥梁工程的架设。它可根据现场的实际情况选配不同规格、型号、数量的超薄型RSM系列、薄型RCS系列、大吨位DYG系列10T、20T、30T、50T、100T、150T、200T、320T、500T千斤顶。以及配置1.1KW、2.2KW、3KW、4KW、5.5KW、7.5KW、13KW等不同规格的泵站,同时配备不同长度的高压油管和合适的分配阀,采用一泵拖多顶的方法满足适应施工现场的作业要求。

  同步千斤顶使用注意事项

  1. 同步千斤顶在贴合按钮灯常亮时,再次按贴合按钮无效。在贴合按钮灯闪耀时,按同步升降无效。

  2. 同步千斤顶中所有电源电缆和信号电缆衔接时有必要断电插拔!

  3. 非专业人员不得维修正设备,非专业人员修正“参数设置”画面和“调试设置”画面的参数。没有经过培训 的人员不得操作该设备。

  4. 拉线传感器拉出后不能俄然松开拉线,拉线开关行程是0.5米,使用时不得超越这个行程。

  5. 在不是用的站点,尽量松开各点的自锁按钮,避免误操作。

  6. 在设备暂时不操作的时分请电机触摸屏的运转画面上的“制止操作”按钮。防止有人误操作或闲杂人员去操 作。在需求再操作时点击触摸屏上运转画面的“解锁”按钮,就可以操作了。

  7. 同步千斤顶有必要衔接地线,地线阻值尽量小于4欧姆,否则将影响设备控制精度

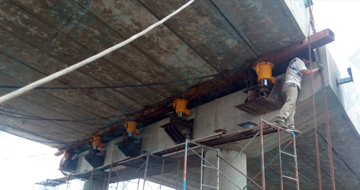

同步千斤顶在桥梁工程中的应用

同步千斤顶同步千斤顶

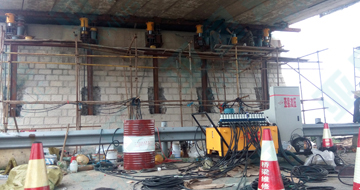

同步千斤顶应用案例

  同步千斤顶在PLC同步顶升系统下的布置图:

  同步顶升系统顶升过程:

  1.安装千斤顶和位移检测传感器装置,千斤顶的安装必须保证地面平整,位移传感器安装要保证拉线垂直。

  2.安装液压软管,根据千斤顶的分布,分别将各个千斤顶串联一起再和液压顶升泵站的油路出口用液压软管连接上。

  3.连接电源电缆将总电源插头泵站然后根据控制点的分布,分别将位移检测装置和液压顶升泵站上的位移检测口用信号电缆连接上。

  4.同步顶升顶升之前,先检查一下位移传感器读数是否准确,安排现场人员拉出位移传感器拉绳,显示屏上读数是否与现场拉绳拉出的位移读数一样。

  5.同步顶升之前先执行贴合按钮后,千斤顶开始顶升,当实际压力达到贴合压力值时,千斤顶自动会停止顶升。贴合压力的设定值为:最佳设定值为实际载荷的50%左右。

  6.贴合结束后,先设定目标位移量,按下上升按钮这时千斤顶就自动上升,上升到所设定的目标位移量时自动停止。

  7.贴合结束后,先设定目标位移量,按下下降按钮这时千斤顶就自动下降,下降到锁设定的目标位移量时自动停止。

  8.单动操作:将单动开关拨至左边位置,然后上升、下降按钮。如需停止按下停止或总停按钮。
