本文介绍中继间是如何工作的？

　　顶管机施工是继盾构施工之后而发展起来的一种地下管道施工办法，它不需要开挖面层，并且能够穿越公路、铁道、河川、地上建筑物、地下构筑物以及各种地下管线等。

　　中继间作业原理：

　　使用液压顶管机将一节管子完成顶入土层之后，再下第二节管子持续顶进。其原理是借助于主顶油缸及管道间、中继间等推力，把东西管或掘进机从作业坑内穿过土层一向推进到接纳坑内吊起。管道紧随东西管或掘进机后，埋设在两坑之间。

中继间

       什么情况下使用中继间？

　　在长距离顶进过程中，当顶进阻力大于额定总顶力时，无法一次达到顶进间隔时，须设置中继间分段接力顶进。本顶管工程在顶进长度超过100米时，考虑在机头后设置一只中继间，并采用触变泥浆注浆工艺。

　　中继间是什么？

　　中继间由前壳体、千斤顶及后壳体组成。前壳体与前接收衔接，后壳体与后接收衔接，前后壳体间为承插式衔接，两者间依靠橡胶止水带密封，防止管道外水土和浆液倒流入管道内。

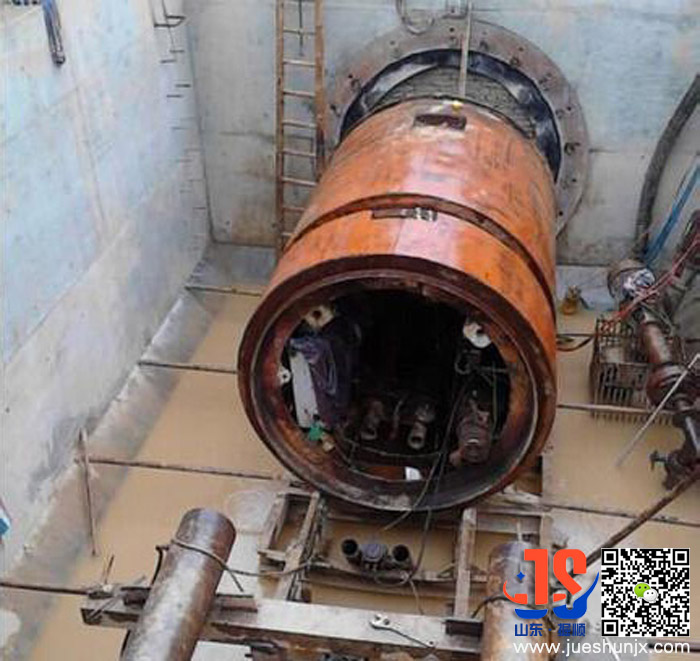

顶管施工工程现场

       中继间的构造

　　每只中继间安装10个、每个顶力为30吨的千斤顶，千斤顶沿圆周均匀布置。千斤顶的行程为28厘米，用扁铁制成的紧固件将其固定在前壳体上。钢壳体结构进行精加工，保证其在使用过程中不发生变形。中继间壳体外径与管节外径相同，可削减土体扰动、地上沉降和顶进阻力。
