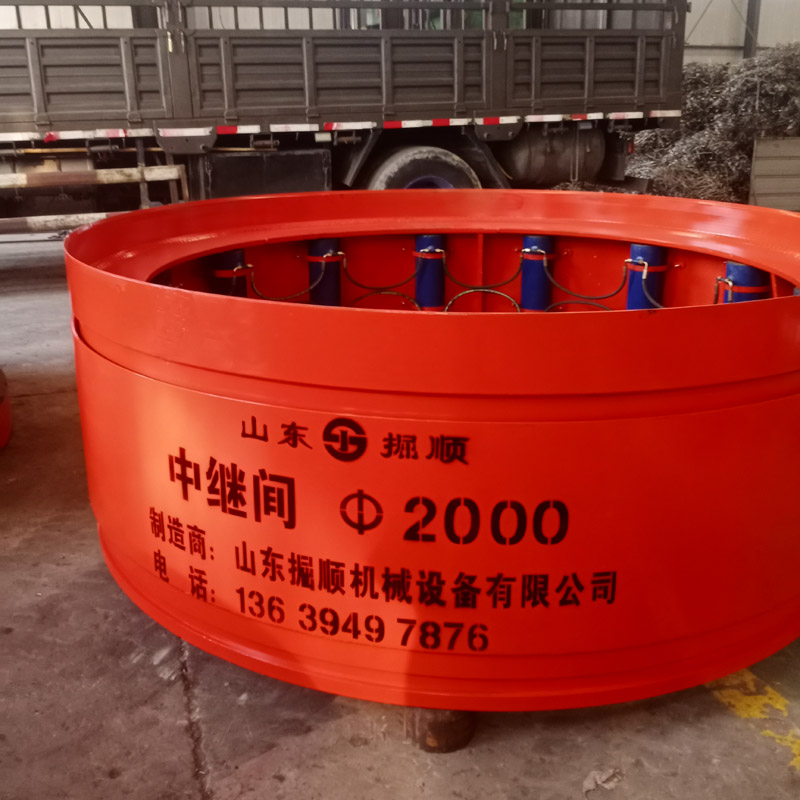

顶管中继间（φ2000中继间）

顶管中继间（φ2000中继间）

　　顶管机中继间的作用是传递顶力。中继间的顶力，在顶进的过程中顶力达到中继间顶力的50%时就需要下中继间。顶管机进行顶进作业时，由若干先个中继间按先后顺序把管道顶进一段距离，然后由主顶装置顶进最后一个区间的管道。对于长距离顶管施工工程，采用中继间接力顶进是一项重要的技术措施。一般顶管中，中继间使用的数量很少。管道贯通后，需按先后顺序拆除中继间内部的油缸，然后按设计要求对中继问部位进行处理。
　　中继间，有的也称作中继站或中继环。中继间的结构主要由壳体、油缸、密封件等部件组成。中继问的供油方式一般是在中继间附近安装一台中继间油泵。在顶进过程中，中继间安装在管道中的某个部位，把管道分为若干个顶进区间。
　　在泥水平衡机械顶管施工中，特别是大管径顶管施工，工作井和接收井的施工成本占了整个工程成本的30%～40%。所以尽量延长单段的顶进距离是降低机械顶管施工工程成本的最有效办法，而在长距离顶管中，随着顶进距离的加长，中继间是必不可少的。可通过泥水平衡顶管施工中顶力的计算和中继间顶力的计算来推导中继间在顶进管道中的分布。
